В ВОЛС применяют входные и выходные устройства. К первым относятся оптические передатчики, а ко вторым — оптические приемники.

Электрический сигнал проходит через передатчик. Затем он преобразуется в оптический луч, который направляется к приемнику. Там оптическое излучение обрабатывается и становится копией электрического. В итоге информация поступает на устройство. Так, работает кабельное телевидение.

Рассмотрим каждый оптический прибор подробнее.

Передатчик

Устройство получает электрический заряд, а затем переводит его в оптический.

Например, так работает система видеонаблюдения. Информация с камер проходит через передатчик в виде электрического потока. Там он трансформируется в свет, который идет по кабелю до приемника. Затем оптическое излучение снова превращается в аналоговый сигнал.

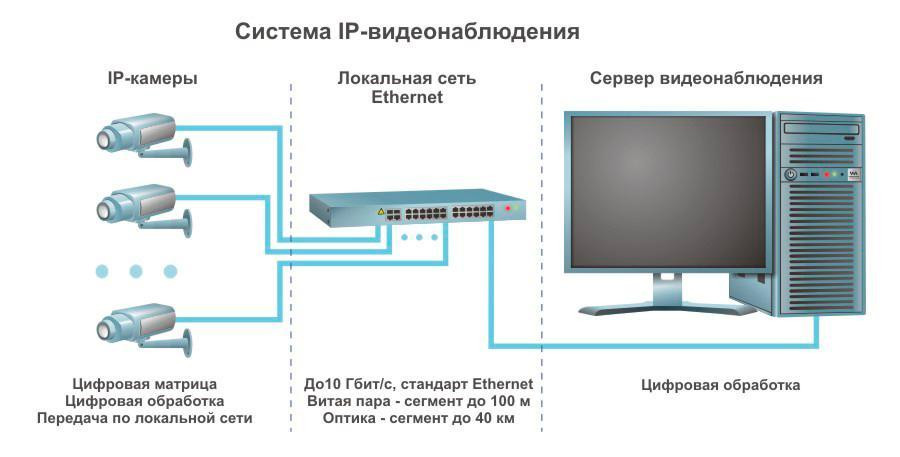

На рисунке видно, как данные от камеры направляются к серверу. Передатчик преобразует изображение с камеры в свет. Он распространяется по оптическому кабелю в сторону приемника. Там свет снова становится электрическим и передается в сервер. На дистанциях более 100 метров происходит затухание и потеря мощности. Поэтому вместо витой пары используют оптические кабели.

Из чего состоит устройство?

Оптический передатчик состоит из следующих устройств.

1. Блок или источник питания регулирует работу устройства.
2. Mодуль SNMP для удаленного управления.
3. Усилитель сигнала и лазер.
4. Тестовый разъем входного сигнала.
5. Передняя панель. Основное управление осуществляется с помощью экранного меню, отображаемого на дисплее и кнопками управления. Также на передней панели размещен замок включения лазера.

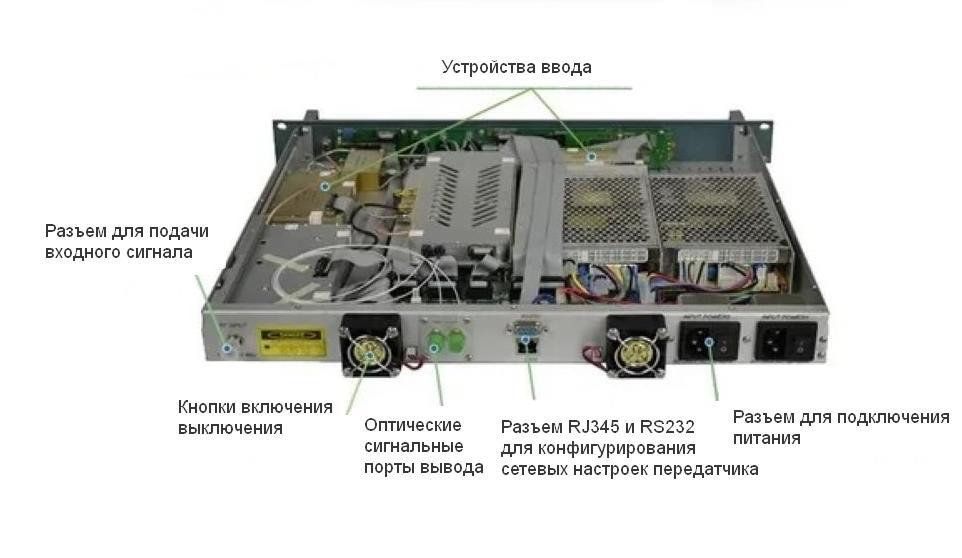

На задней панели передатчика есть:

1. Коаксиальный разъем для подачи входного радиочастотного канала.
2. Порты RS232 и RJ345. Первый для конфигурирования сетевых настроек передатчика. Второй для мониторинга и управления по протоколу SMNP. Через этот разъем можно удаленно управлять параметрами передатчика.
3. Оптические выходные порты.
4. Кнопки включения и выключения.
5. Разъемы для подключения питания.

Как работает оптический передатчик?

Передатчик включается с характерным звуковым сигналом. Во время включения рекомендуется лазеры оставлять выключенными. Далее лазеры необходимо включить.

За несколько секунд лазеры настраиваются и подготавливаются к работе. Свет лазера невидимый для глаз. При наведении может разрушить сетчатку. Необходимо соблюдать технику безопасности.

Основные настройки производятся через экранное меню. Оно состоит из 3 разделов:

1. Параметры. В нем отображаются разные данные о текущем состоянии передатчика: выходная мощность лазера в милливаттах, ток накачки лазера, температура лазера, ток микрохолодильника, количество транслируемых каналов, уровень входного радиочастотного сигнала. Также есть ручной и автоматический режим управления.
2. Настройки. В нем регулируются следующие функции передатчика: выбор единиц оптической мощности, включение звукового аварийного оповещения, установка количества каналов, изменение сетевых настроек.
3. Оповещения. Здесь выводятся сообщения об ошибках.

Итак, сначала оператор устанавливает количество каналов и переводит устройство в автоматический режим. Далее автоматика обеспечивает оптимальную работу системы.

Где применяется?

Оптические передатчики ускоряют передачу данных на дальние расстояния. Ведь по оптоволокну информация направляется почти со скоростью света.

Оперативное получение данных востребовано в следующих сферах:

• видеонаблюдение;
• кабельное телевидение;
• сигнализация;
• компьютерные сети;
• радио.

Это неисчерпывающий список. Передающие устройства также требуются в медицине, промышленности и науке.

Приемник

Устройство принимает оптический луч от передатчика. Свет проходит по оптоволокну и попадает на вход устройства. Приемник преобразовывает луч в электрический заряд. Внутри он усиливается и настраивается под частоту выходного устройства.

Например, так работает приставка ТВ или ресивер. Световой луч поступает по оптическому кабелю в телевизионный приемник.

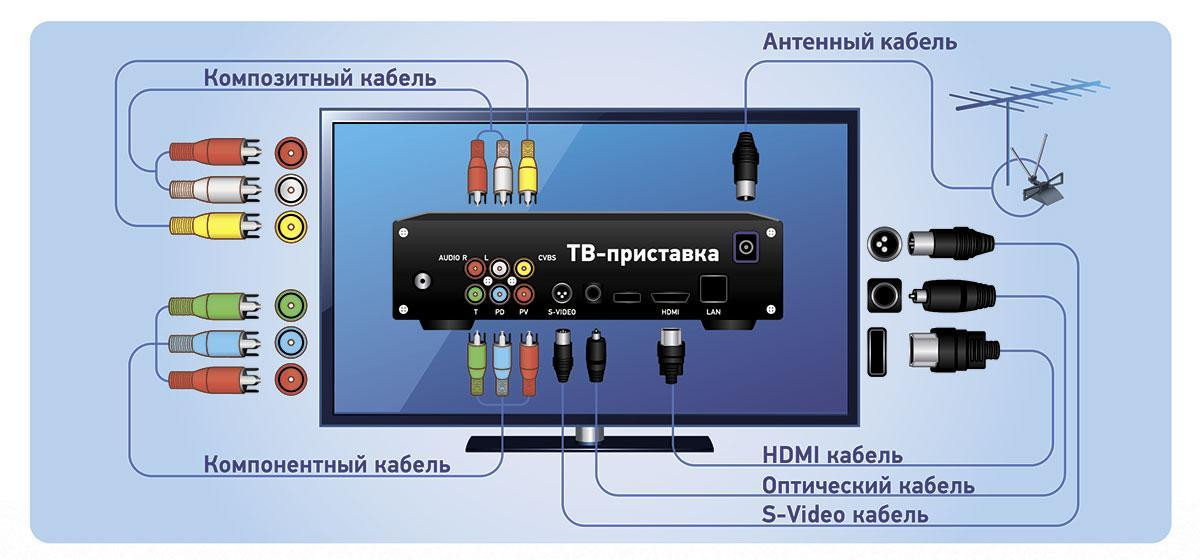

На рисунке видно направление света по оптическому кабелю. Далее в ресивере он преобразуется в электричество. Затем усиленный и подобранный заряд передается в телевизор.

Из чего состоит устройство?

Приемник состоит из следующих устройств.

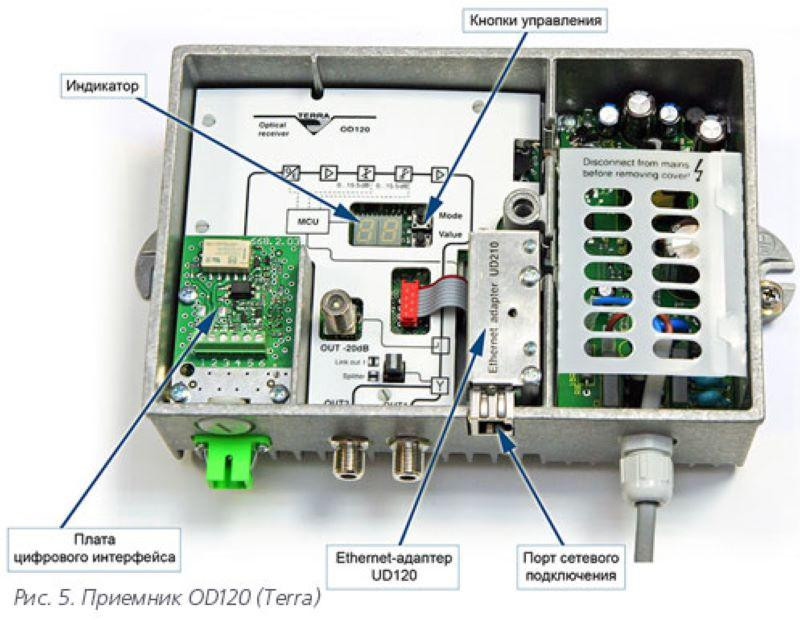

1. Плата цифрового интерфейса обеспечивает соединение устройства с внешними носителями. На ней есть контакты для управления сетевым коммутатором. В случае зависания системы коммутатор можно перезагрузить.
2. Индикатор.
3. Кнопки управления.
4. Порт сетевого подключения.
5. Ethernet-aдаптер UD120 позволяет дистанционно управлять основными параметрами и мониторить показатели.

Как работает приемник?

От оптопередатчика передается световой импульс в приемник. Тот преобразовывает свет в RF сигнал. Другими словами, радиочастотный.

На входе приемника стоит фотодетектор. Устройство преобразовывает оптический поток в электрический. В итоге свет становится электричеством.

Где применяется?

Оптические приемники принимают световые импульсы от передатчиков, которые находятся на большем расстоянии. Такие способы передачи связи задействованы в следующих направлениях:

• кабельное и спутниковое телевидение;
• видеонаблюдение;
• измерительные научные и медицинские приборы;
• интернет-соединения;
• промышленная обработка материалов;

Оптические приборы способны принимать световые лучи на дальних дистанциях. Также через оптику изображение передается в высоком разрешении. Это особенно важно в видеонаблюдении и медицине.

Сходства и различия

Итак, оптические приемники и передатчики похожи по принципу работы. Они преобразовывают данные. Первые свет в электричество. Вторые — наоборот. Разница только в обработке и трансформации.

Также существуют транспондеры. В этом оборудовании находится сразу принимающие и передающие устройства.
